鏈條式提升機

應用行業：化工、醫藥、食品、造紙、冶金、建材、橡膠、機械
適用物料：塊料，顆粒物料
價格區間：1萬-50萬 處理能力：1-200t/h

全國銷售熱線： 13460427940

點擊在線詢價

鏈條式提升機

鏈條式提升機是指鏈條帶動料斗提升物料的一種提升機，鏈條形式主要有環鏈和板鏈，根據客戶要求，可以選擇不同鏈條形式，環鏈的結構和制造比較簡單，與料斗的鏈接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。板鏈結構比較牢固，自重較輕，適用于提升量大的提升機，但鉸接接頭易被磨損。

廠家真機

鏈條式提升機

結構原理圖

鏈條圖片

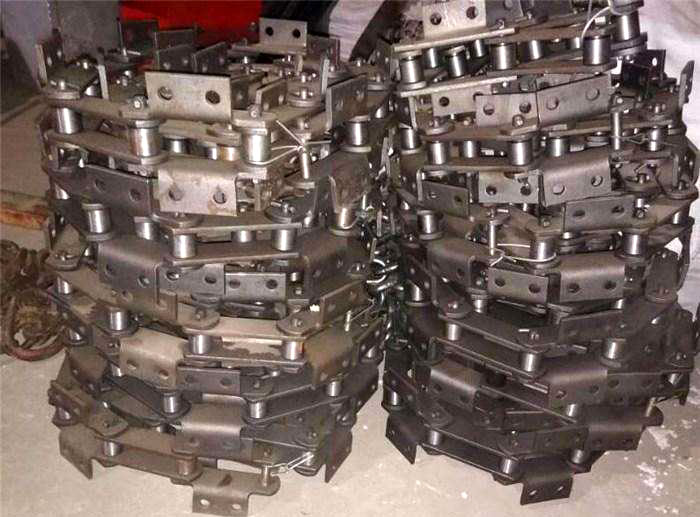

板鏈照片

環鏈照片

關鍵參數表

型號		TH160		TH250		TH315		TH400		TH500		TH630		TH800		TH1000		TH1250
料斗型式		zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh
輸送能力，m 3 /h		19	30	30	48	35	59	58	94	73	118	114	185	150	240	240	360	360	540
料斗	料斗容量	1.2	1.9	3	4.8	3.75	6	5.9	9.5	9.3	15	14.6	23.6	24	38	38	60	60	95
	斗距	350		450		512				688				936		936		1001
鏈條	園鋼直徑 x節（mm)	φ12X45		φ18X64						φ22X86				φ24X86		φ24X86		φ28X92
	單鏈條破斷強（KN)	≥170		≥320						≥480				≥560		≥560		≥660
料斗運動速度 (m/s)		1.3		1.2		1.4				1.5				1.6		1.6		1.6
傳動鏈輪轉數 (r/min)		62.5		46.8		42.5		37.6		35.8		31.8		30.5		30.5		28
輸送物料的最大塊度		20		25		35		40		50		60		75		85		100

型號	輸送能力（米3/時）	斗速（米/秒）	主軸轉速（轉/分）	物料粒度（毫米）	料斗
型號	輸送能力（米3/時）	斗速（米/秒）	主軸轉速（轉/分）	物料粒度（毫米）	容積（升）	斗寬（毫米）	斗距（毫米）
NE15	15	0.5	15.54	<40	2.5	250	203
NE30	32		16.45	<50	7.8	300	305
NE50	60		16.45	<50	15.7	300	305
NE100	110		14.13	<70	35	400	400
NE150	170		14.13	<70	52.2	600	400
NE200	210		10.9	<100	84.6	600	500
NE300	320		10.9	<100	127.5	600	500
NE400	380		8.3	<120	182.5	700	600
NE500	470		7.1	<120	260.9	700	700
NE600	600		7.1	<120	33.2	700	700
NE800	800		6.2	<140	501.8	800	800
