埋刮板輸送機

埋刮板輸送機

應用行業:冶金、建材、電力、化工、水泥、港口、碼頭、煤炭、礦山、糧油、食品、飼料
適用物料:散狀物料
價格區間:500-10000元/米      處理能力:1-200 T/H

埋刮板輸送機介紹

  埋刮板輸送機是一種應用廣泛的散料輸送設備,廣泛應用于冶金、建材、電力、化工、水泥、港口、碼頭、煤炭、礦山、糧油、食品、飼料等行業和部門。

     埋刮板輸送機整機結構合理,可以多點加料,也可以多點卸料。刮板鏈條在電動機+減速機的傳動下均勻運行移動,運行平穩,噪音低,埋刮板輸送機是倍受冶金、礦山、火電廠歡迎的散狀物料輸送系統設備。埋刮板輸送機有MS、MC、MZ型埋刮板輸送機三大系列可供選用。是一種在封閉的矩形斷面或圓管型斷面的殼體內,借助于運動著的刮板鏈條連續輸送散狀物料的運輸設備。

埋刮板輸送機結構原理

刮板輸送機結構

埋刮板輸送機結構圖紙

埋刮板輸送機結構圖紙

埋刮板輸送機主要由封閉斷面的殼體(機槽)、刮板鏈條,驅動裝置、張緊裝置及安全保護裝置等部件組成。

刮板輸送機原理

埋刮板輸送機是借助于在封閉的殼體內運動著的刮板鏈條而使散體物料按預定目標輸送的運輸設備。它具有體積小、密封性強、剛性好、工藝布置靈活、安裝維修方便、并能多點加料和多點卸料等優點。因此顯著改善了工人的勞動條件,防止了環境污染。埋刮板輸送機原理是依賴于物料所具有的內摩擦力和殼體給物料的側壓力,在輸送物料過程中,刮板鏈條運動方向的壓力以及在不斷給料時下部物料對上部物料的推移力,這些作用力的合成足以克服物料在機槽中被輸送時與殼體之間產生的外摩擦阻力和物料自身的重量。使物料無論在水平輸送、傾斜輸送和垂直輸送時都能形成連續的料流向前移動。

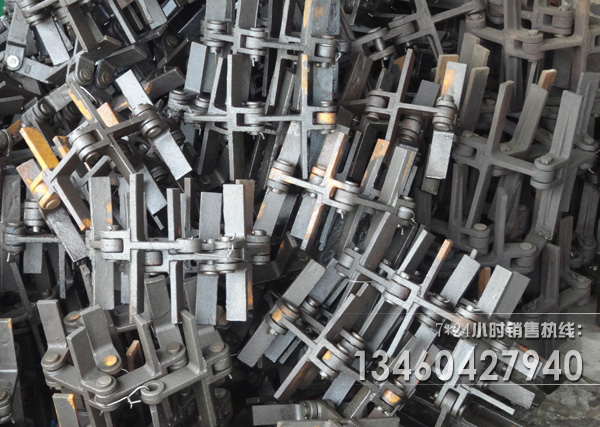

埋刮板輸送機鏈條

埋刮板輸送機鏈條配件

埋刮板輸送機鏈條配件

埋刮板輸送機鏈條配件

埋刮板輸送機鏈條配件

埋刮板輸送機鏈條配件

埋刮板輸送機鏈條配件

埋刮板輸送機鏈條配件

埋刮板輸送機鏈條配件

埋刮板輸送機鏈條配件

埋刮板輸送機型號參數

MS、GSS型水平刮板機技術參數參考表
型號 12 16 18 20 25 30 32 35 40 50 60 63
機槽寬度 120 160 180 200 250 300 320 350 400 500 600 630
刮板鏈條 節距 100 100 125 125 125 200 200 200 200 200 250 250
125 125 160
線速度m/s 0.133
-
0.183
0.133
-
0.166
0.167
-
0.192
0.183
-
0.2
0.183
-
0.245
0.266-0.3 0.275-0.35
輸送量(m3/h) 6.912
-
9.504
15.36
-
19.87
19.44
-
22.35
13.76
-
25.92
33
-
44.1
71.82
-
81
76.61
-
86.4
100.5
-
113.4
126.4
-
142.65
172.36
-
194.65
213.84
-
272.16
249.48
-
317.52
輸送距離 10-50
電機(kw) 2.2-22


MC、MZ、GSZ.GSL型埋刮板輸送機技術參數 參考表
型號 12 16 18 20 25 30 32 35 40 50 60 63
機槽寬度 120 160 180 200 250 300 320 350 400 500 600 630
刮板鏈條 節距 100 100 125 125 125 200 200 200 200 200 250 250
125 125 160
線速度m/s 0.1
-
0.183
0.133-0.183 0.283
-
0.25
0.21-0.26 0.26-0.306 0.25-0.35
輸送量(m3/h) 3.89
-
5.17
9.22
-
12.67
10.37
-
14.25
12.48
-
17.16
33
-
36
36.29
-
44.39
38.7
-
47.92
56.7
-
69.4
64.8
-
79.3
90
-
110.16
118.8
-
166.32
124.74
-
174.64
輸送距離 垂直20 水平25
電機(kw) 2.2-22

MS與MC刮板機區別

MC埋刮板輸送機與MS埋刮板輸送機最大的不同之處在于,MS埋刮板輸送機是水平輸送的,而MC埋刮板輸送機是傾斜向上輸送的,這只是使用上的不同。其實,雖然都是埋刮板輸送機,MS 埋刮板輸送機的結構域MC埋刮板輸送機的結構完全不同,MS采用的是單通道,方形殼體進行工作,工作區分上下兩層,而MC埋刮板輸送機的采用的是雙通道設計,因為其制作成本和制作工期要大大超過MS埋刮板輸送機。MC埋刮板輸送機作為這樣的設計為的是進行的大角度的輸送,而不是15°以下小角度輸送,它的輸送原理和輸送理論要復雜與MS埋刮板輸送機。

MS埋刮板輸送機

MS埋刮板輸送機

MC埋刮板輸送機

MC埋刮板輸送機

你也許還需要這些設備!

篩分篩選機械

提升機械

給料機械

糧食機械

配件及其他

售后服務

相關文章:

專家咨詢 奧創機械為您解答有關埋刮板輸送機各種疑惑

我們有著專業的技術團隊,為您提供求購、使用、維護、參數等方面的疑問解答,可在線聯系或者電話聯系!

奧創技術工程師

埋刮板輸送機是因為物料將刮板埋住而得名,與普通刮板式輸送機的主要區別是它的工作環境是完全密閉的,只有進料口和出料口,其他環境都全封閉;刮板式輸送機和埋刮板是輸送機根本就是一回事,只不過刮板式輸送機是在現場就地固定的;而埋刮板輸送機是在水平地面之下做出地溝,把刮板輸送機固定在地溝中而已。

如果您想求購埋刮板輸送機產品,可撥打電話咨詢價格及相應技術參數!
立即撥打電話享優惠 銷售熱線:13460427940 或點擊咨詢報價
